U型/卷型双金属片成型机 | 双金属片夹角成型 | 双金属片圆角成型

产品简介

设备型号：KZ-UXCX03

本设备用于双金属片的自动下料与成型，专为U型、卷型双金属片的精密成型而设计。设备采用PLC+触摸屏控制，集成自动放料、调直、送料、切料、夹角成型、圆角成型等多道工序，通过步进电机驱动滚珠丝杆实现高精度送料定位，成型角度和弧度可精确调节。

系统主要特点

• 自动放料系统：放料架上装有弹簧压紧机构，避免料带松弛变形，确保送料稳定；
• 精密调直机构：料带通过调直机构整平，确保进入成型工位时平整无翘曲；
• 步进电机+滚珠丝杆：替代传统气动送料，送料精度大幅提高，成型误差小；
• 双段成型工艺：先完成夹角成型（定位气缸夹住料带→成型气缸带动滚轮伸出→夹角形成），再进行圆角成型（辅助气缸到位→步进电机带动滚珠丝杆上行→弹簧压力可调→圆角完成）；
• 自动回弹调整：配备调整双金属片成型回弹机构，确保成型后尺寸稳定；
• PLC+触摸屏控制：参数数字化输入，稳定可靠，支持多种产品规格存储；
• 高品质气动元件：采用台湾及日本进口品牌气缸，确保设备长期运行稳定。

设备工作原理

1. 人工将双金属片料带安装至放料架，弹簧压紧机构防止松弛；
2. 料带经调直机构整平后进入送料机构，步进电机按设定长度拉动料带前行；
3. 切断机构按产品长度要求完成切断；
4. 切断后经精准送料机构送料，定位气缸调节精准送料位置；
5. 夹角成型机构完成夹角弯曲成型；
6. 圆角成型机构完成圆角弯曲成型（步进电机带动滚珠丝杆上行，弹簧压力确保贴合紧密）；
7. 机械手将成品送入料盒，完成一个循环。

技术参数

适用范围

适用于各类温控器、热保护器中U型、卷型双金属片的精密成型，可灵活调节成型角度和弧度。

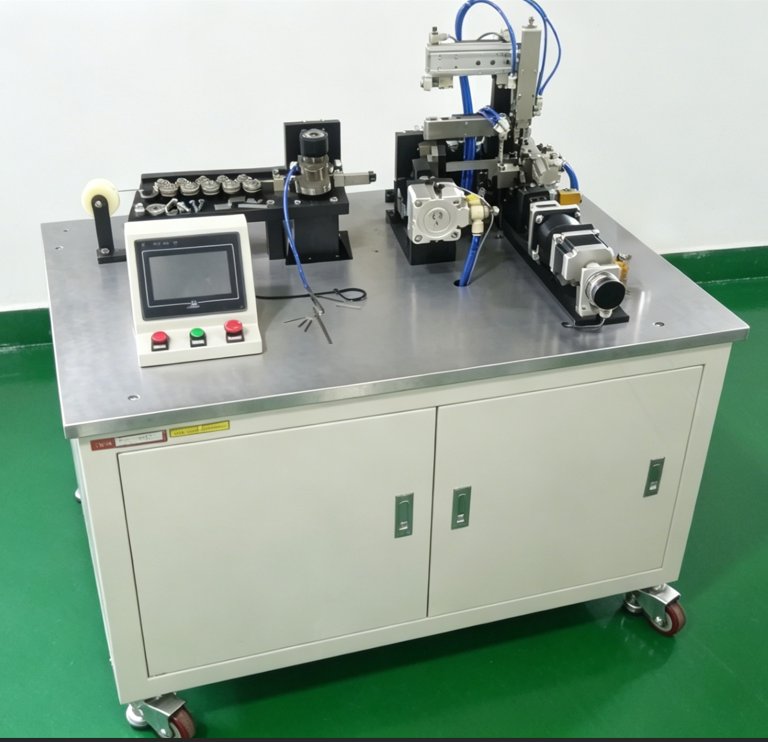

设备参考图

* 以上图片仅供参考，以设备实物为准

适用范围

本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：

• 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
• 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
• 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
• 汽车直流保护器：6AP/3AP直流型

无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
