过载保护器分选机 | 热保护器电流检测 | 过载保护器自动分选

产品简介

设备型号：KZ-GZBHQ01

本设备用于小型热保护器ST（电流）特性的自动检测与分选，是本公司成熟产品，在本行业具有先进水平。设备以可编程控制器（PLC）为核心控制单元，液晶触摸屏为参数输入与数据显示单元，通过电流检测机构对产品通入设定电流并计算通电时间，自动判断被测件是否合格，最后由气动分选系统将合格品与不合格品分类储装。

系统主要特点

• 电脑控制流水作业：全程PLC自动控制，产品自动传输、自动通入电流检测、自动分选，流水线式作业；
• 五工位并行检测：5个工位同时检测5只产品，节拍式工作方式，最快节拍15秒，检测效率高；
• 宽范围电流检测：电流调节范围0~30A，精度±1%，满足不同规格热保护器的ST特性测试需求；
• 三级自动分选：按通电时间自动分选为通电时间过短（不合格）、通电时间过长（不合格）、合格品三类；
• 液晶触摸屏操作：参数输入直观便捷，实时显示检测状态、电流值、通电时间和分选结果；
• 数据存储与分析：检测结果送电脑存储，具有数据统计和质量分析功能，支持生产报表导出；
• 故障自诊断：设备异常时自动报警并提示故障信息，方便快速排查；
• 高可靠性：平均无故障时间（MTBF）≥5000小时，适合连续生产环境。

设备工作原理

1. 操作人员将热保护器装入工装夹具，传输系统自动将产品送入检测工位；
2. 电流检测机构对产品通入设定电流（0~30A可调），PLC精确计时通电时间；
3. 系统根据预设的时间标准自动判定通电时间是否在合格范围内；
4. 检测完毕产品进入分选系统，气动分选机构按判定结果将产品分别导入合格品箱、时间过短箱、时间过长箱。

技术参数

适用范围

适用于各类小型热保护器的ST（电流）特性出厂检测和来料检验，可覆盖不同电流规格的热保护器产品。

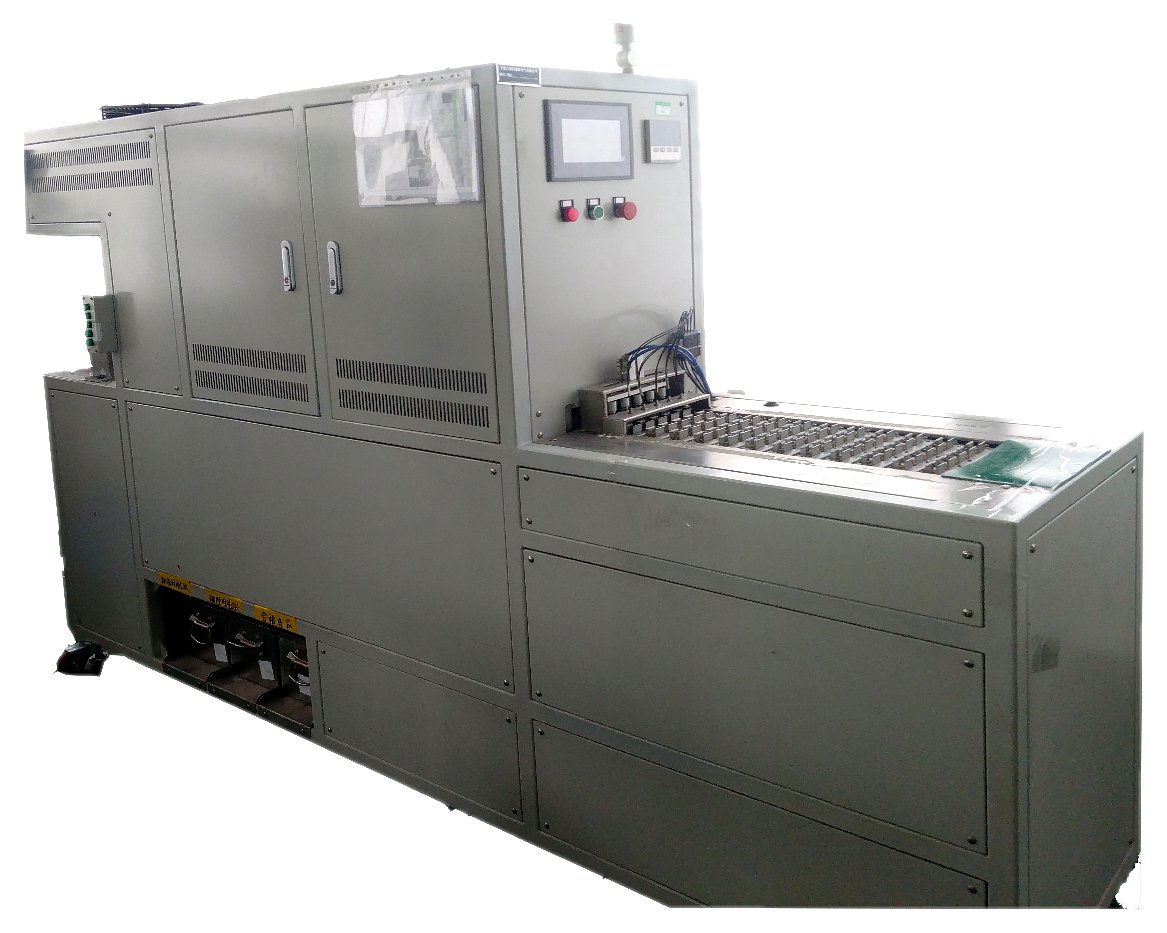

设备参考图

* 以上图片仅供参考，以设备实物为准

适用范围

本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：

• 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
• 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
• 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
• 汽车直流保护器：6AP/3AP直流型

无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
