热保护器蠕变测试仪 | 温控器蠕变检测 | 温控器断开粘滞检测

产品简介

设备型号：KZ-WRB08

温控器在生产过程中，双金属片的安装不当、触点位置偏差、压力不对或双金属片本身变形，都可能导致温控器产生蠕变（断开瞬间粘滞或反复通断）。有蠕变的产品在实际使用中可能产生打火、信号传递不连续或信号错误，使设备无法正常执行保护动作。本设备专为温控器蠕变检测而研发，通过600V AC高压通电检测+高速数据采样+波形分析，自动识别无蠕变、轻微蠕变（<5ms）和严重蠕变三类产品，确保出厂产品合格可靠。

系统主要特点

• 高速采样分析：600V交流电压通电检测，电阻取样高速数据采集，精确捕捉断开瞬间的电压波形变化；
• 三级蠕变判定：无蠕变——断开干脆，高电平→低电平一瞬间；轻微蠕变——断开时有细微波动，完全断开时间<5ms；严重蠕变——断开后持续反复通断，自动分选剔除；
• 10工位并行测试：同时进行10只产品试验，效率高，适合批量全检；
• PID精密温控：加热装置PID自动控制升温，温度范围常温~180℃，升温速率0.1~2分钟/℃可调；
• 自动判定OK/NG：采样控制器自动对采集数据进行分析，对比标准波形自动判定合格/不合格；
• 触摸屏操作：参数设定、测试结果实时显示，直观便捷；
• 故障自诊断和报警：设备异常时自动报警并显示故障信息。

设备工作原理

1. 将温控器装置在滑轨夹子上，启动设备，加热装置升温至设定温度；
2. 温度到达后检测气缸动作，将温控器裹在检测治具内加热，同时通入600V交流电压进行通电检测；
3. 电阻取样进行高速数据采集，实时监测温控器通断状态；
4. 当温控器断开瞬间，采样控制器立即保存并分析数据——无蠕变则断开干脆（波形陡峭），轻微蠕变完全断开不超过5ms，严重蠕变断开后反复通断；
5. 测试完成后气缸复位，触摸屏显示测试结果和判定结论。

技术参数

适用范围

适用于各型号温控器、热保护器生产完成后的蠕变全检，是确保温控器出厂质量的关键检测设备。

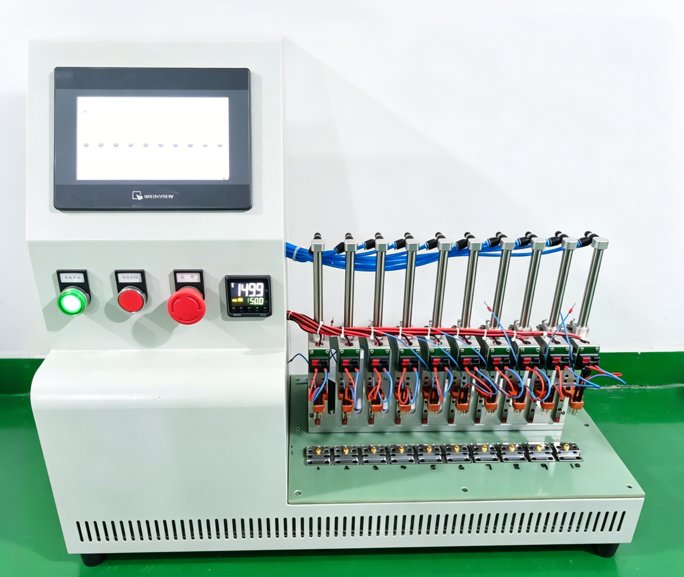

设备参考图

* 以上图片仅供参考，以设备实物为准

适用范围

本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：

• 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
• 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
• 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
• 汽车直流保护器：6AP/3AP直流型

无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
