翘板开关检测设备 | 翘板开关通断检测 | 翘板开关操作力检测

产品简介

设备型号：KZ-QBJC01

本设备用于RK1-11翘板开关生产过程中的成品检测环节，可自动检测产品的通断性能、接通/断开照度（发光亮度）、动作/复位操作力（按压力）等核心参数，确保每一只出厂产品符合质量标准。设备采用流水线式多工位检测架构，集成反复按压预处理、通断检测、操作力检测、照度检测和四级自动分选功能，具有检测效率高、判定准确、数据可追溯等优点。

系统主要特点

• 流水线多工位检测：振动盘自动上料→反复按压预处理→通断检测→操作力检测→照度检测→自动分选，全程自动化；
• 反复按压预处理：检测前对开关进行多次反复按压，确保产品处于正常机械状态，提高检测合格率；
• 通断检测：通入220V交流电压，检测开关在ON/OFF状态下的通断性能；
• 双指标操作力检测：采用步进电机+滚珠丝杆+称重传感器，分别检测接通操作力和断开操作力（9±4.5N），任一指标不合格即判定为不合格；
• 双指标照度检测：采用照度传感器，分别检测接通照度和断开照度（取样范围0.1mlm~1000mlm），支持选择产品型号及设定照度范围；
• 四级自动分选：通断不合格/压力不合格/亮度不合格/合格品分别归类存放；
• 探针接触工装：可检测外形一致但插脚形状不同的产品（如RK11黑色面罩圆灯、红色面罩红灯）；
• PLC+触摸屏控制：实时显示生产数据，支持数据统计及数据分析功能。

设备工作原理

1. 启动设备，振动盘自动将产品排序送至推料口；
2. 传输系统将产品送至反复按压工位，通过多次按压确保开关处于正常状态；
3. 按压完成后传输至通断检测工位，对开关ON/OFF状态进行通断检测；
4. 通断检测通过后传输至操作力检测工位，分别检测接通操作力和断开操作力；
5. 操作力检测通过后传输至照度检测工位，分别检测接通照度和断开照度；
6. 所有检测完成后传输至分选工位，根据检测结果自动分类存放（通断NG/压力NG/亮度NG/合格品）。

技术参数

适用范围

专用于RK1-11系列翘板开关的成品全检，也可通过更换工装适配同类带指示灯翘板开关的出厂检测。

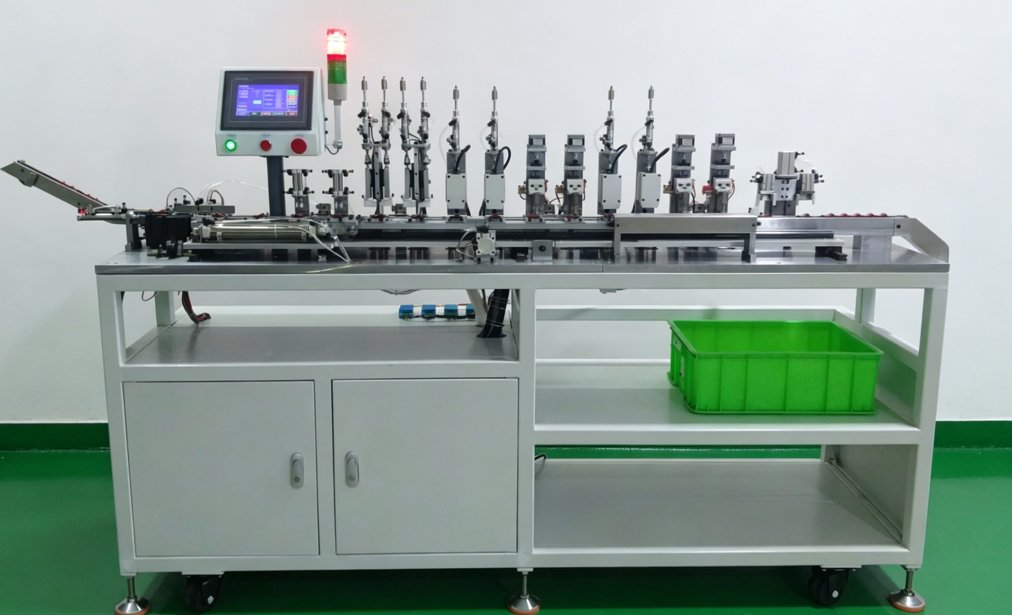

设备参考图

* 以上图片仅供参考，以设备实物为准

适用范围

本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：

• 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
• 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
• 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
• 汽车直流保护器：6AP/3AP直流型

无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
