产品简介

设备型号：KZ-RTJC01

本设备主要用于RT2系列旋转开关生产过程中的成品检测。采用振动盘自动上料+步进送料流水线架构，对旋转开关进行原位检测调整、三挡位通断检测（220V/5W负载）和扭矩检测，检测完成后自动复位至断开位，并由分选系统自动将产品分类为通断不合格、扭力不合格和合格品。设备可检测RT222-1、RT233-2A、RT233-4、RT233-1-B等多种型号，配备RT233-1-B振动盘，其他产品可手动上料。

系统主要特点

• 振动盘自动上料：圆形振动盘+吹料机构+挡料机构+夹料机构+转运机械手+送料机构，实现全自动上料传输；
• 原位智能检测与调整：原位检测器判断产品旋柄位置，若不在原位则步进电机自动将调节批头套入旋柄并旋转至原位；
• 三挡位独立检测：挡位1/2/3各配备旋转气缸+扭矩传感器+探针气缸，220V/5W阻性负载通电检测通断，动态记录旋转扭矩；
• 自动复位：检测完成后原位复位机构通过步进电机+气缸导轨将产品旋至断开位（初始位）；
• 三级自动分选：尾部气动分料系统将产品自动分选为通断不合格、扭力不合格、合格品三类并分别储装；
• 多型号兼容：可检测RT222-1、RT233-2A、RT233-4、RT233-1-B、RT222-1等，配备RT233-1-B振动盘；
• PLC+触摸屏控制：扭矩范围可预设，实时显示各工位检测状态和分选结果；
• 数据统计与分析：自动记录每只产品检测数据，支持生产质量分析。

设备工作原理

1. 将产品倒入振动盘，振动盘自动将料排序至来料等待位；
2. 转运机械手将产品夹放至初始位，原位检测器判断旋柄是否在原位——未在原位则自动调整至原位；
3. 步进送料机构将产品依次送至挡位1→挡位2→挡位3检测工位，各挡位通入220V/5W负载检测通断，扭矩传感器记录旋转最大扭矩；
4. 三挡位检测完成后，送料机构将产品送至原位复位机构，自动旋转至断开位；
5. 尾部分选系统根据检测结果将产品导入对应料盒（通断NG/扭力NG/合格品）。

技术参数

适用范围

适用于RT2系列旋转开关的成品全检，覆盖通断性能和旋转扭矩的双重质量管控。

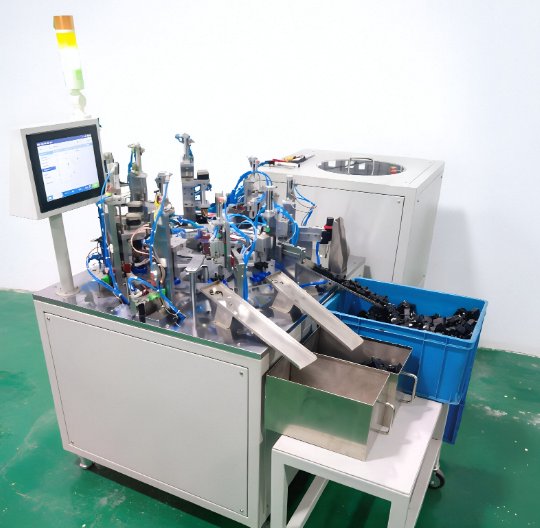

设备参考图

* 以上图片仅供参考，以设备实物为准
