温控器焊接机 | 温控开关支架焊接 | 双金属片组件焊接

产品简介

设备型号：KZ-ASS03

本设备用于温控开关支架组件与双金属片组件的自动焊接配装。采用可编程控制系统（PLC+触摸屏），实现支架组件、双金属片组件的自动排序上料和自动组装焊接。点焊机采用国产优质品牌，焊接质量稳定可靠。整机具备产量统计、故障自诊断、手动调试等功能，是温控器生产组装线上不可或缺的关键设备。

系统主要特点

• 支架组件自动排序送料：振动盘+直线送料器自动排序，确保支架组件姿态正确、供料稳定；
• 双金属片组件自动送料安放：振动盘自动上料，机械手精准安放到焊接工位；
• 步进转盘输送：多工位转盘式输送，各工序同步并行，生产效率高；
• 自动点焊：点焊参数由PLC精确控制，焊接一致性好，产品合格率≥98%；
• 自动下料：焊接完成后自动将成品推入收集箱，减少人工操作；
• PLC+触摸屏控制：参数数字化设定，实时显示操作提示和故障报警信息；
• 产量统计：当班产量自动统计，方便生产管理；
• 手动调试功能：支持单步运行模式，便于设备调试和维护；
• 故障自诊断：设备异常时自动停机并显示故障信息，方便快速排查。

设备工作原理

1. 支架组件经振动盘自动排序送入直线送料器，由推料机构送入转盘夹具；
2. 转盘步进旋转至安放工位，双金属片组件经振动盘+直线送料器自动安放于支架上方；
3. 转盘继续步进至焊接工位，点焊机自动完成支架与双金属片组件的焊接；
4. 焊接完成的产品经转盘输送至下料工位，自动推入成品箱；
5. 全程由PLC程序控制，触摸屏实时显示各工位状态和生产数据。

技术参数

适用范围

适用于各型号温控开关的支架组件与双金属片组件自动焊接配装，可适配KSD301、KSD9700等多种系列温控器。

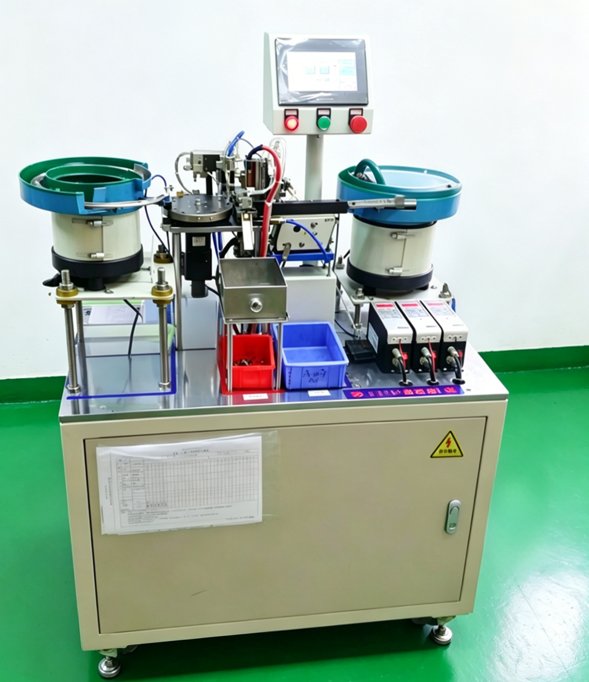

设备参考图

* 以上图片仅供参考，以设备实物为准

适用范围

本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：

• 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
• 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
• 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
• 汽车直流保护器：6AP/3AP直流型

无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
