温控器配杆机 | 温控器瓷柱选配机 | 半自动配杆机

产品简介

设备型号：KZ-PG01

本设备适用于KSD系列温控器陶瓷顶杆（瓷柱）选配时的深度测量及组装工序。通过电子测量系统精确测量每个温控器所需顶杆高度，并自动控制对应长度的顶杆容器开盖，人工取杆完成装配。设备将各种长度的顶杆事先分为18类，分别置于18个独立控制盖子开合的不锈钢容器中，每次测量结果只有一个容器盖子打开，其他容器紧闭无法打开，从根本上避免了取错杆的人为失误，确保每个温控器装配的顶杆长度精确匹配。

系统主要特点

• 精密深度测量：微电脑控制步进测量机构，配合精密传动机构及探针，采用电子尺测量深度，测量精度±0.03mm；
• 18槽分类存储：18个独立控制的不锈钢料槽，每个对应一种顶杆长度，盖子由微电脑自动控制开合；
• 防错设计：每次测量结果仅打开一个对应料槽盖，其他料槽紧闭，从根本上杜绝取杆错误；
• 自动转盘定位：转盘步进运转，工装精确定位，确保每个产品在测量工位的一致性；
• 触摸屏操作：实时显示测量深度、料槽状态、产量数据，参数设置直观便捷；
• 产量统计：自动统计生产数量和合格率，支持生产数据管理；
• 故障自诊断：设备异常时自动报警并显示故障代码，方便快速排查；
• 灵活参数设置：顶杆高度范围0.1mm~15.00mm任意设定，补偿尺寸可调。

设备工作原理

1. 操作人员将KSD温控器放入工装夹具，转盘自动将其送入测量工位；
2. 微电脑控制步进测量机构驱动探针下行，精密电子尺测量孔深并计算所需顶杆高度；
3. 测量结果显示在触摸屏上，系统自动判别对应类别并控制该料槽盖打开；
4. 操作人员从打开的料槽中取出对应长度的陶瓷顶杆，装入温控器中；
5. 盖上料槽盖，转盘步进至下一工位，重复上述流程。

技术参数

适用范围

专用于KSD系列温控器陶瓷顶杆（瓷柱）的选配组装工序，适合多规格、小批量温控器生产中使用。

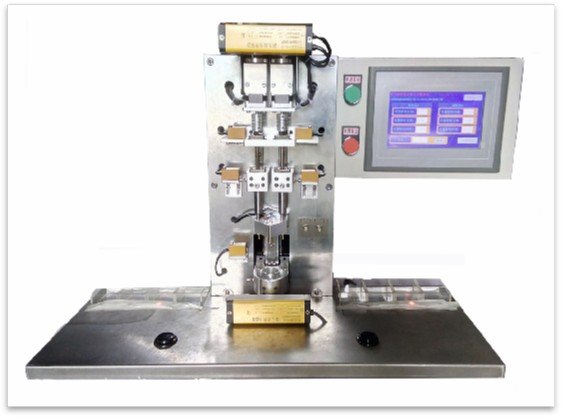

设备参考图

* 以上图片仅供参考，以设备实物为准

适用范围

本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：

• 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
• 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
• 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
• 汽车直流保护器：6AP/3AP直流型

无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
