温控器铆合机 | 温控开关动支架铆合 | 静触片铆接机

产品简介

设备型号：KZ-GJM02

本设备用于温控开关动支架与静触片的自动铆合配装。采用可编程控制系统（PLC+触摸屏），实现支架和静触片的自动排序上料、自动铆接、自动下料。整机具备产量统计、手动调试、故障自诊断等功能，铆接精度高、一致性好，是温控器生产组装线上的核心设备之一。

系统主要特点

• 支架自动排序送料：振动盘+直线送料器自动排序，确保支架姿态正确、供料连续；
• 静触片自动排序送料：振动盘自动上料，机械手精准安放至铆压工位；
• 步进转盘输送：多工位转盘式设计，上料→定位→铆压→下料同步并行，效率高；
• 自动铆压：铆压机构由PLC精确控制压力和行程，铆接牢固、一致性好；
• 自动下料：铆压完成后自动将成品推入收集箱，减少人工操作；
• PLC+触摸屏控制：参数数字化设定，实时显示操作提示和故障报警信息；
• 产量统计：当班产量自动统计，方便生产管理；
• 手动调试功能：支持单步运行模式，便于设备调试和维护；
• 故障自诊断：设备异常时自动停机并显示故障信息，方便快速排查。

设备工作原理

1. 动支架经振动盘自动排序送入直线送料器，由推料机构送入转盘夹具；
2. 转盘步进旋转至安放工位，静触片经振动盘+直线送料器自动安放于支架铆合位置；
3. 转盘继续步进至铆压工位，铆压机构完成支架与静触片的铆合连接；
4. 铆合完成的产品经转盘输送至下料工位，自动推入成品箱；
5. 全程由PLC程序控制，触摸屏实时显示各工位状态和生产数据。

技术参数

适用范围

适用于各型号温控开关动支架与静触片的自动铆合配装，可适配KSD301、KSD9700等多种系列温控器。

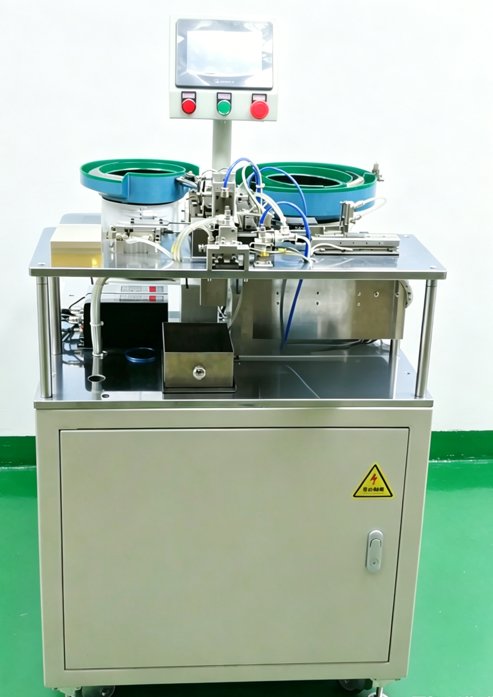

设备参考图

* 以上图片仅供参考，以设备实物为准

适用范围

本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：

• 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
• 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
• 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
• 汽车直流保护器：6AP/3AP直流型

无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
