温控器温度特性试验机 | 保护器温度特性试验 | 保护器动作复位温度检测

产品简介

设备型号：KZ-BHQTX01

本设备为保护器自动温度特性试验而专门设计，可对不同规格的保护器产品进行动作温度和复位温度检测，检测数据通过PLC系统处理，自动记录并打印输出。设备符合国家标准GB14536.5-1996及企业标准Q/(WB)DQ 2-2004，是温控器、热保护器出厂全检和来料检验的专业检测设备。最多可同时测试50个试件，采用PID热风循环加热+空气循环降温，温度范围50~250℃，配备工控机进行试验参数输入、数据存储和报表输出。

系统主要特点

• 大容量50工位：同时进行50个试件的试验，适合大批量全检需求，效率远超常规设备；
• 宽温度范围：50℃~250℃，覆盖各类热保护器和温控器的动作/复位温度检测；
• PID精密控温：温控表+加热系统自动控制温度槽按设定程序升温/降温，PID控制，热风循环加热+空气循环降温；
• 高精度温度分布：25~120℃ ±0.8℃ / 120~180℃ ±1℃ / 180~250℃ ±1.5℃，波动度±0.25℃；
• 工控机参数输入：可设定动作温度上下限、复位温度上下限、是否测复位温度、是否定时停机等；
• 自动判定与打印：PLC实时采集每个工位通断状态，自动记录动作/复位温度值，与预设标准范围比较判定合格/不合格，微型打印机输出结果；
• 不合格报警：检测到不合格品时自动报警提示；
• 符合国标：符合GB14536.5-1996及Q/(WB)DQ 2-2004标准。

设备工作原理

1. 将50个保护器产品分别装入工位工装，通过工控机输入试验参数（动作温度上下限、复位温度上下限等）；
2. 动作温度检测：温度槽按设定速度上升，PLC实时采集每个保护器的通断状态，当某一保护器断开时记录该瞬间温度为动作温度；
3. 复位温度检测：温度槽按设定速度下降，PLC实时采集每个保护器的通断状态，当某一保护器复位导通时记录该瞬间温度为复位温度；
4. PLC计算每件产品的动作温度与复位温度差值及平均值，与预设标准范围比较，自动判定合格/不合格；
5. 测试结果通过微型打印机输出，工控机存储全部检测数据。

技术参数

适用范围

适用于各类型热保护器、温控器的动作温度和复位温度全检，符合国家及行业标准，是保护器出厂质量检测的核心设备。

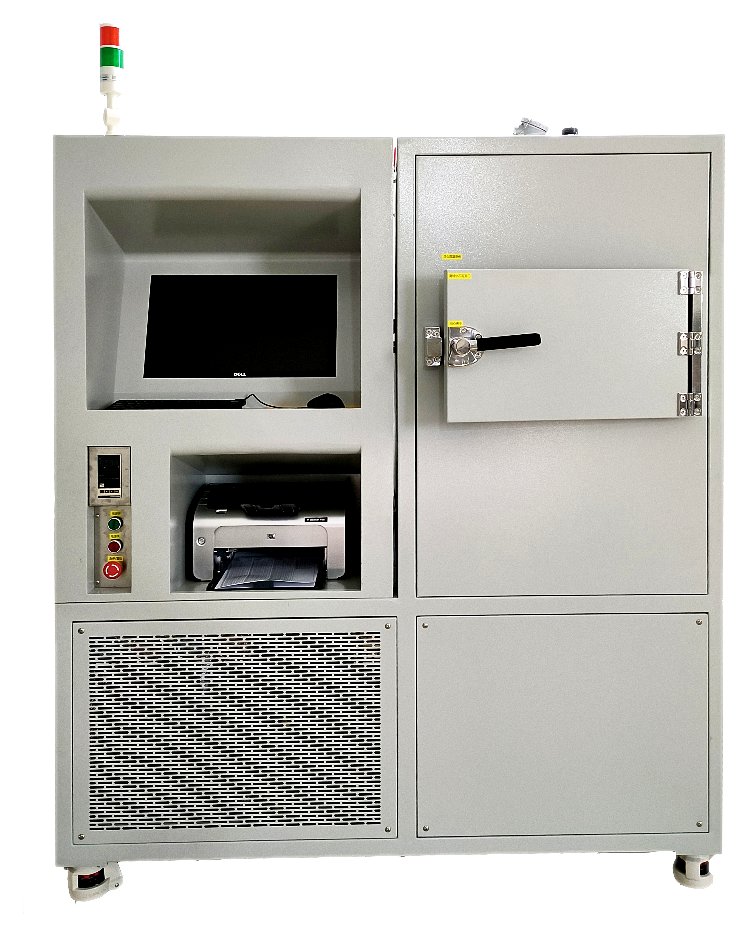

设备参考图

* 以上图片仅供参考，以设备实物为准

适用范围

本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：

• 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
• 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
• 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
• 汽车直流保护器：6AP/3AP直流型

无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
