产品简介

设备型号：KZ-JSPFX19A

双金属片在成型和热处理后即可用于保护器安装，但实际生产过程中，由于外部因素或产品本身的特殊情况，导致成型后的双金属片并非十分稳定。通过本设备——双金属片自动分选线，可对双金属片按动作温度区间进行精确分选并分类存储，确保只有温度特性合格的双金属片被装配入温控器，从而确保最终产品的准确性和可靠性。设备设有4个独立温区，采用步进+凸轮分割器传动和机械手自动上料，PLC+触摸屏全程控制。

系统主要特点

• 四温区独立控温：4个动作温度温区独立设定和控制，每个温区配备温控仪+电力调整器+高精度铂热电阻+超导板+加热器，控温精准；
• 机械手自动上料：步进电机+滚珠丝杠+旋转台驱动机械手臂，将双金属片精确抓取至料带指定位置；
• 步进+凸轮分割器传动：传动系统按设定步距进行料带传动，定位精确、运转平稳；
• 自动落入分选：双金属片依次经过4个温区，在对应温区动作时自动落入该温区料盒，无需人工干预；
• 高精度温度控制：温度波动度±0.1℃，均匀度50~120℃ ±0.3℃ / 120~180℃ ±0.5℃，升温快（常温→125℃≤10分钟）；
• PLC+触摸屏控制：各温区温度独立设定，操作直观，实时显示分选状态和产量数据。

设备工作原理

1. 设备启动，在触摸屏上设置各温区工作温度，等待温度到达设定值；
2. 温度到达后按下启动按钮，传动机构按设定步距驱动料带传动；
3. 机械手臂将摆好的双金属片抓至料带上指定位置，双金属片随料带依次进入各温区；
4. 当双金属片进入1#温区时在该温度下动作→自动落入1#料盒；未动作→继续传输至2#温区；
5. 依此类推经过2#、3#、4#温区，在哪个温区动作即落入对应料盒，完成按温度区间的自动分选分类。

技术参数

适用范围

适用于成型热处理后双金属片的动作温度分选，确保入装配线的每片双金属片温度特性合格，广泛应用于温控器、热保护器厂家的双金属片质量管控环节。

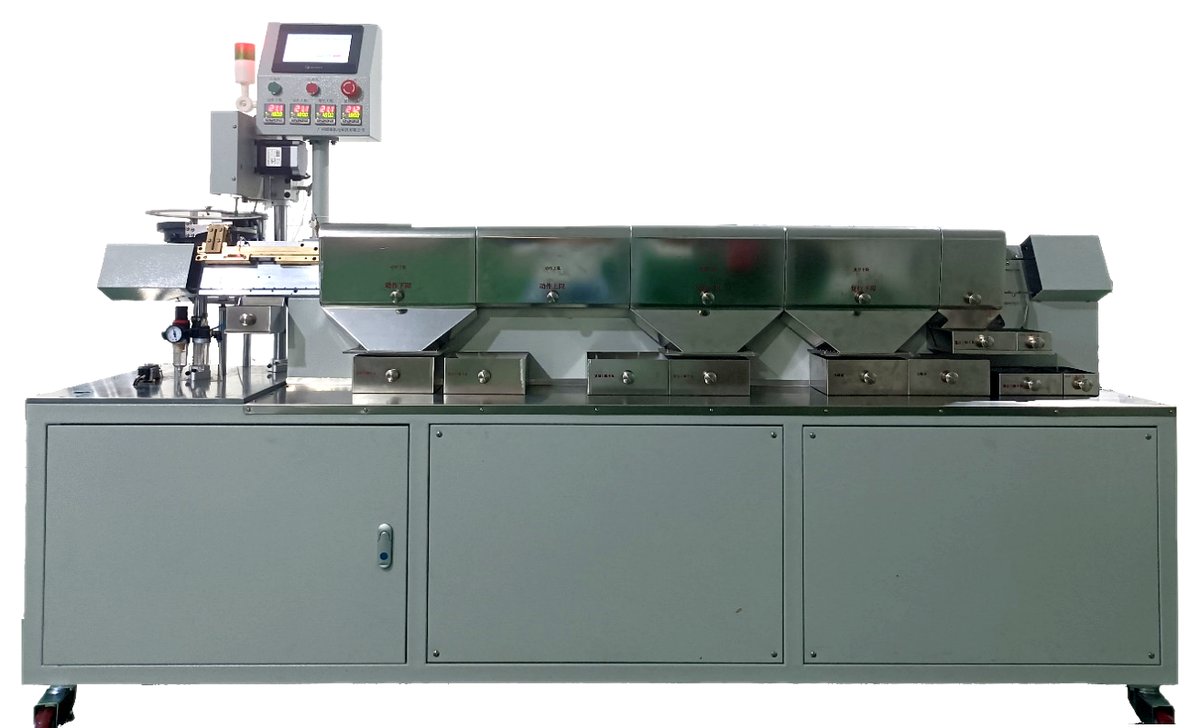

设备参考图

* 以上图片仅供参考，以设备实物为准

适用范围

本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：

• 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
• 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
• 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
• 汽车直流保护器：6AP/3AP直流型

无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
