产品简介

设备型号：KZ-RTJC02

本设备主要用于RT345-1-A多档多路旋转开关生产过程中的成品检测。通过三工位自动检测流程，对旋转开关每个挡位的接触电阻和旋转扭矩进行自动检测，检测完成后自动将产品旋钮复位至断开位（初始位）。设备配备2套接触电阻检测机构和1套扭矩检测机构，PLC+触摸屏全程控制，具有不合格声光报警、数据统计和分析功能，确保每只出厂产品稳定可靠。

系统主要特点

• 三工位自动检测：工位1——6挡位多触点接触电阻检测（P1-1/P2-3/P3-5/P1-3）；工位2——不同触点组合电阻检测（P1-2/P2-4）；工位3——7挡位旋转扭矩检测；
• 精密接触电阻检测：2套电阻检测机构，各含电阻仪+探针气缸+步进电机+升降气缸+导轨滑块+调节批头，探针自动切换检测各触点组合；
• 动态扭矩检测：步进电机+升降气缸+动态扭力传感器+调节批头，旋转过程中实时记录最大扭力值，范围0~50N.m；
• 自动复位功能：测试完成后自动将产品旋钮旋转至断开位（初始位），便于取料；
• 步进电机精准旋转：调节批头套入旋钮后步进电机自动旋转至各挡位，定位精确；
• 不合格声光报警：接触电阻或扭矩任一参数不合格，测试完成后通过触摸屏及声光报警提示；
• PLC+触摸屏控制：检测扭矩范围可预设，实时显示各工位检测状态和数据；
• 数据统计与分析：自动记录每只产品的检测数据，支持生产质量分析。

设备工作原理

1. 工位1（接触电阻检测）：手动将产品旋至关闭位放入工位1→调节批头套入旋钮→步进电机逐挡旋转→各探针组合依次检测P1-1/P2-3/P3-5/P1-3的接触电阻→自动判定合格/不合格；
2. 工位2（接触电阻检测）：工位1完成后手动转移至工位2→步进电机逐挡旋转→探针C1+G2检测P1-2、C2+G4检测P2-4→自动判定合格/不合格；
3. 工位3（扭矩检测）：工位2完成后手动转移至工位3→下降气缸将批头套入旋钮→步进电机每旋转约51°（共7挡位）→动态扭力传感器记录每挡最大扭力→与预设范围比较→完成后自动复位至断开位。

技术参数

适用范围

专用于RT345-1-A系列多档多路旋转开关的成品全检，也可通过更换工装适配同类旋转开关产品。

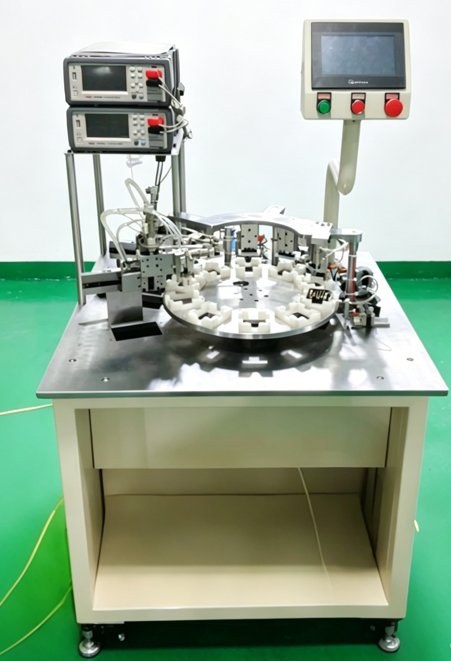

设备参考图

* 以上图片仅供参考，以设备实物为准
