双金属片特性试验机 | 双金属片温度特性检测 | 双金属片动作温度测试

产品简介

设备型号：KZ-JSPTX08

本设备为双金属片温度特性试验而专门设计，可对不同温度规格的双金属片进行动作温度和复位温度的精确检测。设备采用PID精密控温+冷水循环制冷，检测数据通过PLC自动处理、记录并保存，配备工业计算机（嵌入式一体设计）支持数据存储、打印和导出。适用于温控器、热保护器用双金属片的温度特性全检和来料检验。

系统主要特点

• 精密PID控温：自动控制温度槽按设定程序升温或降温，温度范围18℃~200℃，升降温速率0.1~5分钟/℃可调；
• 10工位并行测试：同时进行10个试件的试验，每工位独立记录动作温度和复位温度；
• 高精度温度控制：双金属片接触面温度分布精度——18~120℃ δ=±0.4℃，120~180℃ δ=±0.5℃，>180℃ δ=±0.8℃；测试面任意点波动度θ≤±0.1℃；
• 快速升降温：从室温到120℃≤10分钟，120℃~160℃≤10分钟；采用松下压缩机冷水循环制冷，降温效率高；
• 进口核心部件：制冷系统采用松下压缩机，温控仪表和PLC均采用日本欧姆龙品牌，稳定可靠；
• 自动检测与记录：自动捕捉双金属片动作/复位信号，PLC精确记录对应的温度值，自动判定合格/不合格；
• 工业计算机一体设计：嵌入式显示器+工控机一体化，支持数据存储、打印和导出，方便质量追溯；
• 故障自诊断和报警：设备异常时自动报警并显示故障信息。

设备工作原理

1. 将双金属片产品装置在超导板治具槽内，通过触摸屏输入测试参数（动作温度范围、复位温度范围等）；
2. 启动设备，系统根据当前温度自动选择加热或制冷，直至接近目标温度点，然后按设定速率匀速升/降温；
3. 动作温度检测：当温度处于动作温度范围内时，系统捕捉双金属片动作信号，PLC记录该工位的温度值即为动作温度；
4. 复位温度检测：动作测试完成后自动进入复位测试，冷水循环快速制冷至复位温度上限，按设定速率匀速降温，捕捉复位信号，PLC记录复位温度值。

技术参数

适用范围

适用于各类温控器、热保护器用双金属片的动作温度和复位温度特性检测，覆盖18℃~200℃全温度范围。

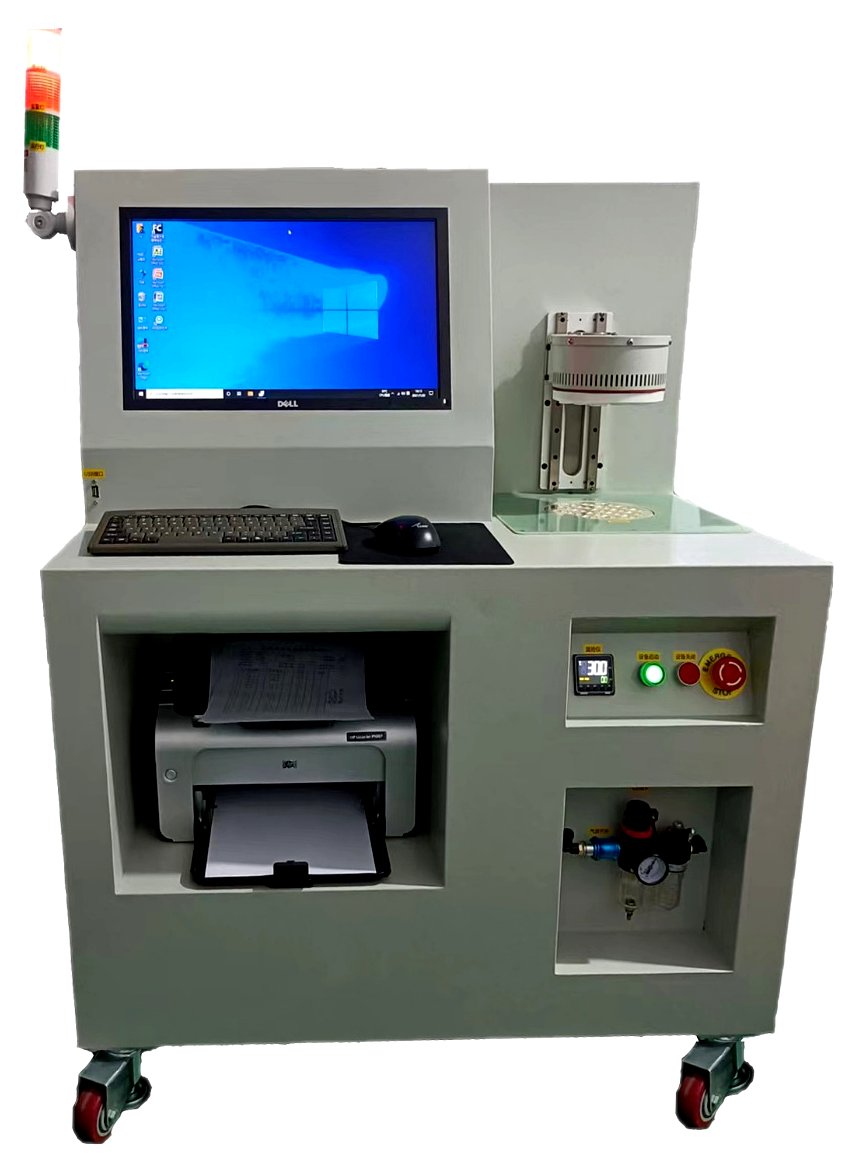

设备参考图

* 以上图片仅供参考，以设备实物为准

适用范围

本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：

• 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
• 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
• 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
• 汽车直流保护器：6AP/3AP直流型

无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
