热保护器/温度开关性能寿命测试设备

产品概述

设备型号：KZ-BHQSM01

本设备专为热保护器及温度开关的性能寿命测试而设计，可对产品进行通电并反复加热、冷却，实时监测动作次数与温度变化，直至产品失效或超时未动作，从而精确评估产品的使用寿命。设备采用PLC控制与触摸屏操作，广泛应用于热保护器、温度开关等温控元器件的质量检测与可靠性验证。

系统主要特点

• 双工位独立测试：配置2个独立测试工位，可同时检测2只产品，参数完全独立设置与操作；
• 双加热模式可选：支持热风循环加热与超导板接触加热两种模式，适应不同产品测试需求；
• 热风循环系统：特有的热风循环风道设计，配合精密发热丝与温控模块，温度分布均匀且节能高效；
• 超导板感温装置：配备产品夹紧机构，确保产品始终贴合超导板，充分均匀受热，控温精度高达±0.2℃；
• 可调负载系统：配置2组交流恒流源，电压125V/250V两挡可调，电流5-100A可调，满足不同规格产品带载测试需求；
• 自动冷热切换：步进/伺服电机驱动温区切换机构，自动将产品在热风区与冷风区之间切换，2工位独立控制；
• 制冷系统（可选）：压缩机水冷循环制冷，冷风温度约10℃-15℃，适用于低温复位型产品测试；
• 多重安全保护：超温保护（＞250℃自动断电）、超时保护（超过1分钟不动作自动停止），确保设备运行安全可靠；
• 手动复位支持：针对手动复位型产品，配备按压复位机构，自动完成复位动作；
• PLC智能控制：触摸屏参数输入与数据实时显示，动作周期可设置，测试数据自动记录与统计。

设备工作原理

1. 将待测产品安装于测试治具，通过接线柱连接负载装置，在触摸屏上设定加热温度、电流值、动作周期等参数；
2. 系统根据设定条件自动选择热风加热或超导板加热模式，将产品加热至动作温度；
3. 产品受热动作后，PLC自动记录本次动作次数及温度数据，同时切换至冷风区（或自然风装置）进行冷却；
4. 冷却至复位温度后，产品恢复初始状态，系统自动进入下一个加热-冷却循环周期；
5. 持续循环测试直至产品失效（无法在规定时间内动作），PLC自动停止该工位测试并记录最终寿命次数；
6. 两工位完全独立运行，互不干扰，可同时测试不同规格、不同参数的产品。

技术参数

项目	技术指标
测试工位数	2工位（独立控制）
加热方式	热风循环 / 超导板接触加热（可选）
热风加热功率	4000W
超导板加热功率	2000W
热风出风口控温精度	±1℃
超导板控温精度	±0.2℃
负载电压	125V / 250V 两挡可调
负载电流	5-100A 可调
超温保护值	＞250℃自动断电
超时保护	＞1分钟不动作自动停止
冷风温度（制冷型）	约10℃～15℃
温区切换方式	步进/伺服电机 + 滚珠丝杠导轨
控制系统	PLC（欧姆龙/松下）+ 触摸屏（维纶）
温控仪表	日本岛电温控仪 + FOTEK控温模块
温度传感器	PT100 A级
稳压电源	15kVA稳压器
平均无故障时间	＞5000小时

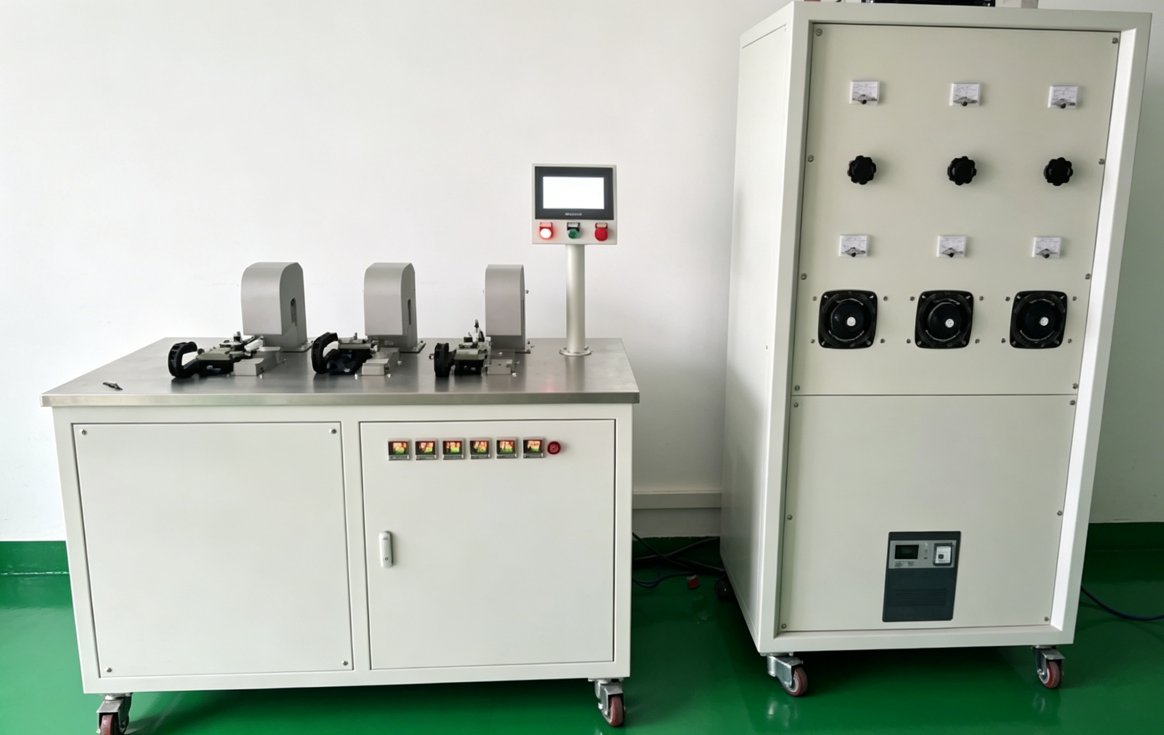

设备参考图

* 以上图片仅供参考，以设备实物为准
