产品概述
设备型号：KZ-JSPTX08
本设备专为双金属片温度特性试验而设计，可对不同温度规格的双金属片进行动作温度和复位温度检测。检测数据通过PLC处理，自动记录并保存，广泛适用于温控器、热保护器等双金属片元件的批量测试需求。
系统主要功能
- 智能温控：自动控制温度槽按设定的程序升温或降温，采用PID精确控制；
- 多工位同时测试：支持同时进行19个试件的试验，大幅提升检测效率；
- 参数设置便捷：通过液晶显示屏进行参数输入，操作界面友好直观；
- 实时显示与记录：自动进行测试并显示测试结果，记忆每个被测件的动作温度和复位温度；
- 故障自诊断：具有故障自诊断和报警功能，确保设备运行安全可靠。
设备工作原理
- 将产品装置在超导板的治具槽内，通过触摸屏输入测试参数（动作温度范围、复位温度范围等）；
- 启动设备后，系统根据当前温度自动选择加热或制冷，直至接近目标温度点，然后按设定的升/降温速率匀速运行，同时检测机制生效；
- 动作温度检测：当温度处于动作温度范围内时，系统开始执行检测，捕捉到双金属片动作信号后，PLC自动记录该工位的温度值；
- 动作测试完成后，设备自动进行复位测试，快速制冷（冷水循环制冷）至复位温度上限，然后按设定速率匀速降温，同时检测机制生效；
- 复位温度检测：当温度处于复位温度范围内时，系统开始检测，捕捉到双金属片复位信号后，PLC自动记录该工位的复位温度值。
技术参数
| 项目 | 参数指标 |
|---|---|
| 温度控制范围 | 18℃～200℃ |
| 温度分布精度（18℃-120℃） | δ=±0.4℃ |
| 温度分布精度（120℃-180℃） | δ=±0.5℃ |
| 温度分布精度（＞180℃） | δ=±0.8℃ |
| 测试面温度波动度 | θ≤±0.1℃ |
| 升温时间（室温→120℃） | ≤10分钟 |
| 升温时间（120℃→160℃） | ≤10分钟 |
| 升降温速率 | 0.1～5分钟/℃（可调） |
| 测试工位数 | 19个 |
| 消耗功率 | 平均0.6KW |
| 控制系统 | 日本欧姆龙PLC + 欧姆龙温控仪表 |
| 制冷系统 | 松下压缩机（冷水循环制冷） |

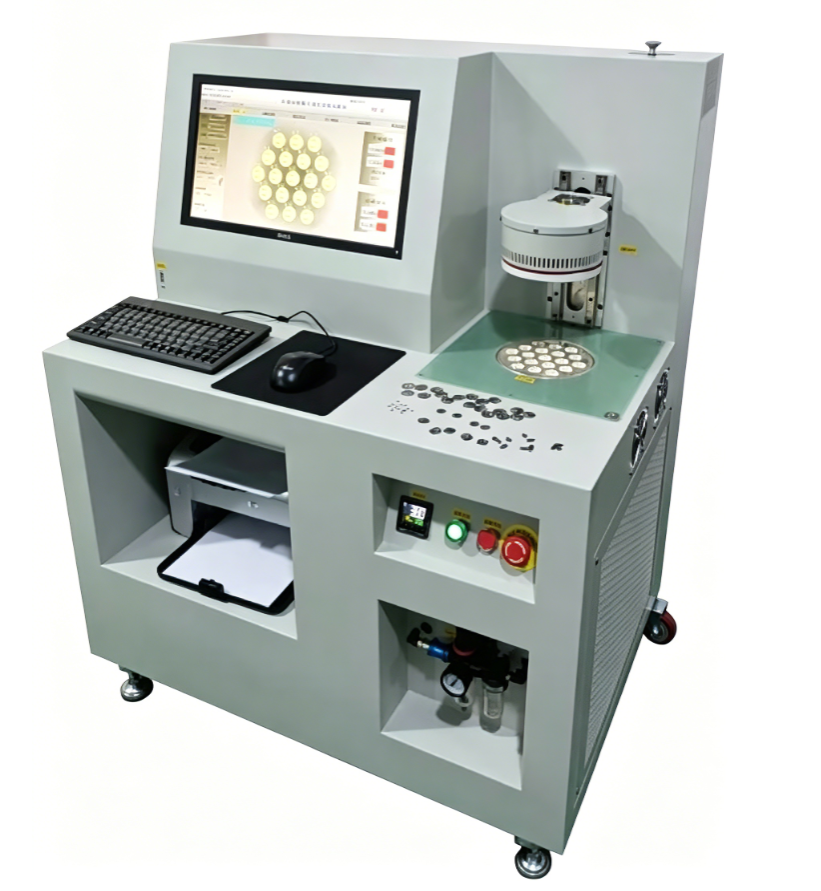

设备参考图
* 以上图片仅供参考，具体以实物为准
别名及行业称呼
双金属片测试机、双片综合测试设备、敏片检测机、碟片测试仪、热金属片试验机、bimetal tester、disc testing machine、温控片测试系统
以上别名均指同一台设备，不同客户、不同行业、不同场景下有不同的叫法。如需确定设备名称，请直接联系我们咨询。
适用范围
本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：
- 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
- 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
- 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
- 汽车直流保护器：6AP/3AP直流型
无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
