航空断路器调校设备 | 特制开关自动调校 | 断路器参数调校

产品简介

设备型号：KZ-HKTJ01

某些特制开关（如航空断路器）在装配完成后需要进行参数调校。以往手工调校难免产生误差和超调，影响产品一致性和合格率。本设备采用自动调校方式，通过实时反馈开关状态，在通入电压或电流的条件下自动进行精密调节，当参数与设定值相符时自动完成调校并取出产品。设备配备PLC+触摸屏控制，步进/伺服电机驱动，调校精度高、一致性好，是特制开关调校工序的自动化解决方案。

系统主要特点

• 自动调校替代手工：实时反馈开关状态，自动调节至目标参数，消除手工调校的误差和超调问题；
• 通电在线检测：检测电极或其他检测源通入电流或电压，在通电状态下对两极进行实时测试和调校；
• 弹簧保护机构：顶紧机构内置弹簧避免损坏产品，连接杆与电机通过弹簧链接，防止气缸推入时损伤产品；
• 自动取料：调校完成后顶紧机构松开、调校气缸松开，取料气缸通过真空吸盘将产品自动取出；
• 触摸屏参数设定：旋转圈数、电压参数、电流参数等通过触摸屏直接设定，操作简单直观；
• 步进/伺服电机驱动：速度及角度方便调整，调校精度高；
• PLC控制：运行稳定可靠，操作及故障信息实时显示；
• 数量统计：自动统计调校数量，方便生产管理。

设备工作原理

1. 送料机构将产品送至调整工位；
2. 顶紧机构动作，内置弹簧的顶紧装置将开关固定（防止损坏产品）；
3. 调校气缸动作，将调校机构推至调校位；
4. 检测电极通入电流或电压，对开关两极进行通电测试；
5. 调校电机启动，连接杆随之转动进行精密调节（连接杆与电机通过弹簧链接保护产品）；
6. 当实时反馈参数与触摸屏设定值一致时，调节完成；
7. 顶紧机构松开→调校气缸松开→取料气缸通过真空吸盘将产品取出。

技术参数

适用范围

适用于航空断路器及其他特制开关装配完成后的参数自动调校工序，可替代传统手工调校。

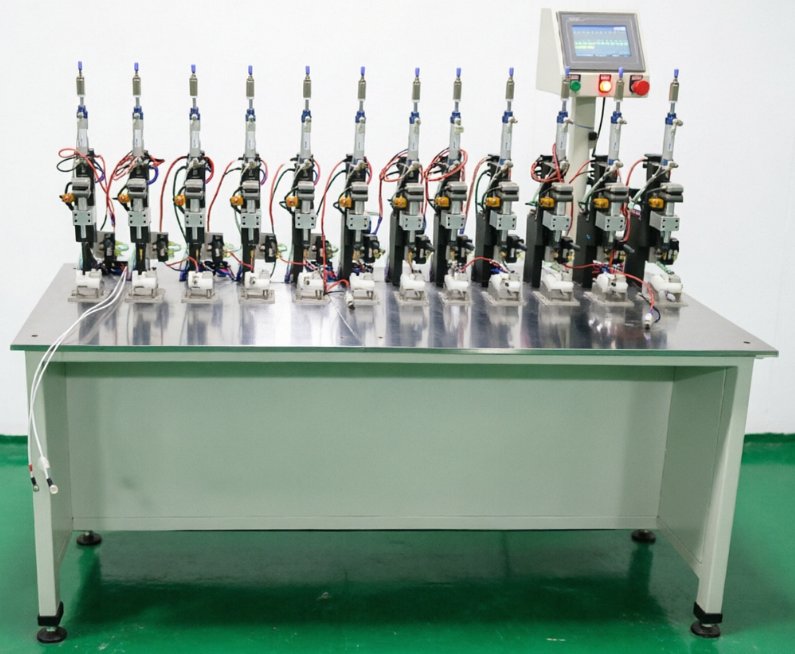

设备参考图

* 以上图片仅供参考，以设备实物为准
