精密弹簧力学测试仪 | 弹簧电阻压力测试 | 弹簧老化寿命测试

产品简介

设备型号：KZ-JMTH01

本设备主要用于精密弹簧在不同压力下的电阻变化测试。通过伺服电机带动高精度滚珠丝杠压缩精密弹簧，实时采集不同行程下的电阻值，绘制电阻-压力特性曲线，从而全面评估精密弹簧的性能。同时支持设定压缩次数、压缩行程、压缩速度、压缩时间等参数，对精密弹簧进行老化测试，实现弹簧寿命测试功能。设备采用工控机+松下PLC+10寸触摸屏控制，数据可EXCEL格式导出至U盘。

系统主要特点

• 伺服精密驱动：伺服电机（编码器17位分辨率）+C3级精密滚珠丝杠（节距<2mm，行程≥100mm）+双滑块导轨，下压精度高、运行平稳；
• 高精度压力采样：接触式称重传感器，采样范围0~5N，分辨率0.1G，精度0.1%；
• 高精度电阻采样：伏安法采样，范围0~2Ω，分辨率0.01mΩ，精度1mΩ；
• 电阻-压力曲线：自动绘制电阻随压力变化的特性曲线，直观展示弹簧性能；
• 灵活测试参数：测试行程1~100mm、压力超限0~5N、电阻超限0~2Ω、下压速度0~10mm/s、停顿时间0~999s、测试次数1~1,000,000次；
• 老化/寿命测试：设定压缩次数后自动循环测试，测试完成自动停机，超限自动记录；
• 工控机+松下PLC：10寸触摸屏实时显示测试行程、次数、当前位置、当前压力、当前电阻、运行时间和状态；
• 数据存储导出：所有设定参数和测试数据以EXCEL格式保存在设备内，可通过U盘导出；
• 安全保护：漏电保护、外壳接地保护、故障报警及处理提示。

设备工作原理

1. 将精密弹簧装夹于活动式夹具内（可快速更换适配不同产品）；
2. 在触摸屏上设定压缩行程、速度、停顿时间、测试次数、压力/电阻超限值等参数；
3. 启动测试，伺服电机驱动滚珠丝杠按设定速度下压弹簧；
4. 实时采集不同行程位置的电阻值（伏安法）和压力值（称重传感器），绘制电阻-压力曲线；
5. 达到设定测试次数后自动停机，测试数据可U盘导出EXCEL报表。

技术参数

适用范围

适用于精密弹簧的压力-电阻特性测试、弹簧老化寿命测试，广泛应用于电子元器件、精密机械等领域的弹簧性能评估。

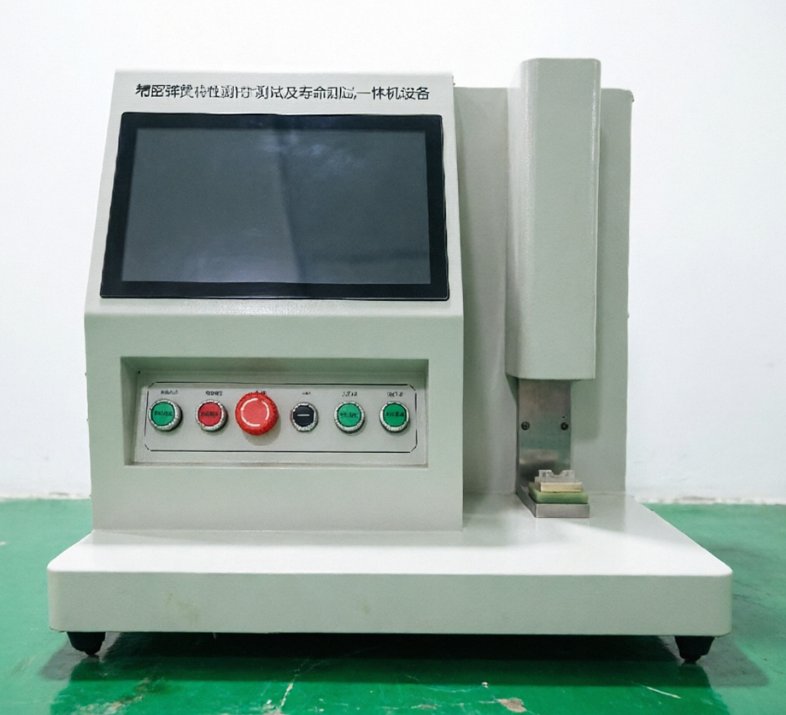

设备参考图

* 以上图片仅供参考，以设备实物为准
