产品简介
设备型号：KZ-CXHJ07
本设备用于TB05小型热保护器最重要的生产环节之一——双金属片成型及银点焊接，采用自动送料、自动焊接、自动成型方式，具有双金属片成型温度稳定，银点焊接可靠等优点。设备集成了飞边系统、银点焊接系统、自动成型系统三大核心模块，配合PLC全自动控制和触摸屏操作，是热保护器双金属片成型焊接的高效自动化解决方案。
系统主要特点
- 自动送料系统：调速电机+精密减速箱+特制卷料卡盘+料带感应机构，放料稳定可控；
- 自动飞边系统：冲压气缸+飞边模具+精密拉料器+废料收集盒，飞边精度高；
- 银点自动焊接系统：银点振动盘+精密焊机+自动焊接装置+精密拉料器，焊接电流/时间/压力由PLC精确控制；
- 自动成型系统：冲压气缸+精密成型模具+水箱恒温系统+精密拉料器+废料收集装置+成品收集装置+废料自动切除装置；
- 数据统计功能：具有数据统计及数据分析功能，支持产量、合格率等生产数据管理；
- 故障报警：具有故障报警功能，异常时自动停机提示；
- 设定数量停机：具有设定数量自动停机模式，方便生产管理。
设备工作原理
- 将特制卷料卡盘松开，将带成型的双金属片安装至送料机构并锁紧卡盘；
- 启动电源，双金属片接触放料感应器，料带进入飞边模具，通过拉料器将料带步进至银点焊接系统；
- 飞边后的双金属片进入银点焊接系统，银点经振动盘自动送料到焊接位置，精密焊机完成银点焊接；
- 焊接好银点的双金属片进入成型系统，冲压气缸驱动成型模具完成最终成型，水箱恒温系统确保模具温度稳定；
- 成品打入成品盒，废料由切除装置自动处理。三大系统全程PLC控制，保持料带松弛状态确保精度。
技术参数
| 项目 | 技术指标 |
|---|---|
| 设备型号 | KZ-CXHJ07 |
| 适用产品 | TB05小型热保护器双金属片 |
| 功能 | 飞边 + 银点焊接 + 自动成型 |
| 单班产量（8h） | 约8,000只 |
| 焊接合格率 | ≥93% |
| 成型精度 | ±4℃（需材料性能满足一致） |
| 控制系统 | PLC + 触摸屏 |
| 功能特性 | 数据统计/数据分析/故障报警/设定数量停机 |
| 冷却方式 | 水箱恒温系统 |
适用范围
专用于TB05系列小型热保护器双金属片的成型及银点焊接，是一款集飞边、焊接、成型于一体的高效自动化设备。

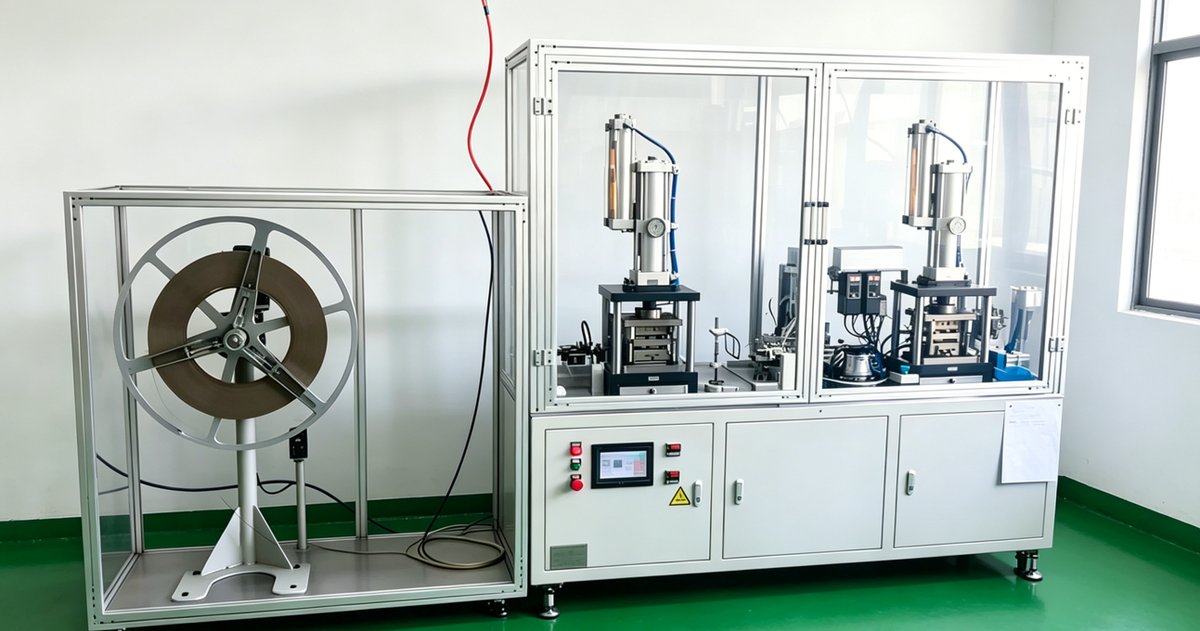

设备参考图
* 以上图片仅供参考，以设备实物为准
别名及行业称呼
97/kw系列双金属片成型设备 / TB05双金属片成型焊接 / 热保护器双金属片成型 / KSD9700双金属片成型 / 双金属片飞边焊接成型 / 银点自动焊接 / bimetal forming welding / KZ-CXHJ07
以上别名均指同一台设备，不同客户、不同行业、不同场景下有不同的叫法。如需确定设备名称，请直接联系我们咨询。
适用范围
本公司为纯非标自动化设备定制商。本页面展示的为成功案例，实际可定制开发微型温控器/热保护器全系列成型及焊接设备，包括但不限于：
- 微型温控器系列：KSD9700 / KW / MP / BW / RS9700 / TB02 / TB05 / H20 / H21 / TP1 / TP2
- 马达保护器系列：17AM / 7AM / 17AMK / ABJ / ST-22
- 过载保护器系列：88 / 92 / 97 / 98系列
- 突跳式温控器：KSD301 / KSD302 / KSD303 / S01 / S06
所有设备均为非标定制，可根据客户产品尺寸、产能、精度灵活设计。欢迎联系技术团队：谢先生 18520677278
