继电器参数测试仪 | 射频继电器参数检测 | 继电器动作释放时间测试

产品简介

设备型号：KZ-JDQCS01

本设备用于射频继电器运行参数检测，通过测试射频继电器的动作时间、释放时间、动作电压、释放电压、工作电流等关键参数，并与设定标准值进行比较，自动判断继电器是否合格。设备采用欧姆龙PLC+7寸触摸屏控制，支持1~10组线圈同时或轮询测试，电压步进式递增/递减检测，测试数据可U盘导出，是射频继电器出厂全检和来料检验的专业检测设备。

系统主要特点

• 五参数综合检测：动作时间（0~10s/1ms精度）、释放时间（0~10s/1ms精度）、动作电压（步进递增）、释放电压（步进递减）、工作电流（0~1A/0.1级精度）；
• 电压步进式检测：动作电压按设定步进电压（0.1~1V）和步进时间（0.1~10s）递增检测，释放电压按设定参数递减检测，精准捕捉动作/释放临界电压，电压控制精度±0.1V；
• 多通道灵活配置：1~10组线圈可设置，10路触点检测，可同时测试也可自动轮询测试；
• 双路独立电压输出：线圈电压DC 0~32V可调、控制电压DC 0~32V可调，精度1%；
• 自动判定与停机：工作电流超限可设置报警或停机，测试次数1~10次可调，测完自动停机；
• 固态继电器隔离输出：欧姆龙PLC控制，每路采集板独立隔离电源，抗干扰能力强；
• 7寸触摸屏显示：实时显示动作时间、释放时间、动作电压、释放电压、工作电流、测试次数、运行状态；
• U盘数据导出：记录所有测试参数和结果，触屏内保存10组测试值，方便质量追溯。

设备工作原理

1. 将射频继电器接入对应的线圈控制端子（DB15）和触点输入端子（DB25）；
2. 触摸屏设定动作起始电压、动作步进电压/时间、释放起始电压、释放步进电压/时间、测试次数等参数；
3. 启动测试，线圈电压按设定步进递增（动作检测），PLC高速采集触点状态，记录动作瞬间的电压和时间；
4. 随后电压按设定步进递减（释放检测），PLC记录释放瞬间的电压和时间；
5. 同步采集工作电流，与设定参数比较，自动判定合格/不合格，数据可U盘导出。

技术参数

适用范围

适用于射频继电器、高频继电器、信号继电器等各类继电器的动作/释放参数综合检测，是继电器出厂全检和来料检验的专业设备。

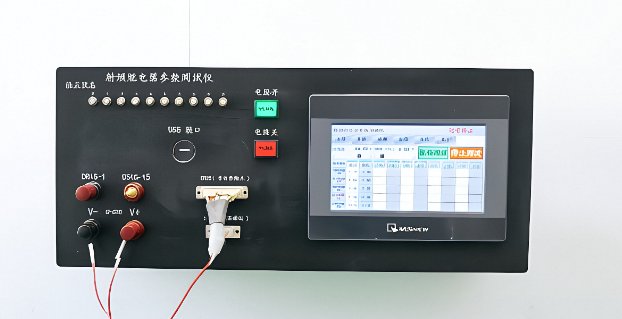

设备参考图

* 以上图片仅供参考，以设备实物为准
