产品简介

设备型号：KZ-JZ07

本设备主要用于焊接好待封装的半成品热保护器双金属片与静触点的校正，通过精确调整双金属片动触点的压力，确保产品在封装后的动作可靠性和长期稳定性。设备采用振动盘自动上料+机械手传输+校正机构自动校正的流水线架构，PLC+触摸屏智能控制，具有自动送料、自动判断有无料并校正、自动下料等全流程自动化功能。

系统主要特点

• 自动送料排料：振动盘+直线送料器自动排序送料，供料连续稳定；
• 自动判断校正：传感器检测工位有无产品，有料则自动执行校正程序，无料则等待；
• 精密校正机构：对双金属片动触点压力进行精确调整，校正后产品合格率≥98%；
• 自动下料：校正完成后产品自动输出至成品区，减少人工操作；
• PLC+触摸屏控制：操作界面简单直观，参数设定便捷；
• 数据统计：具有当班产量统计及设定数量自动停机功能，方便生产管理；
• 故障报警及停机：设备异常时自动报警并停机，保护产品和设备安全；
• 高可靠性：平均无故障时间（MTBF）≥5000小时，适合连续生产。

设备工作原理

1. 半成品热保护器经振动盘自动排序送入直线送料器；
2. 机械手将产品抓取至传送带上的校正工位；
3. 传感器检测到产品到位后，校正机构自动对双金属片动触点压力进行精确校正；
4. 校正完成后产品由传送带输送至下料工位，自动落入成品盒；
5. PLC实时统计产量，达到设定数量后自动停机提示。

技术参数

适用范围

适用于各型号焊接后半成品热保护器、温控器在封装前的双金属片动触点压力校正工序。

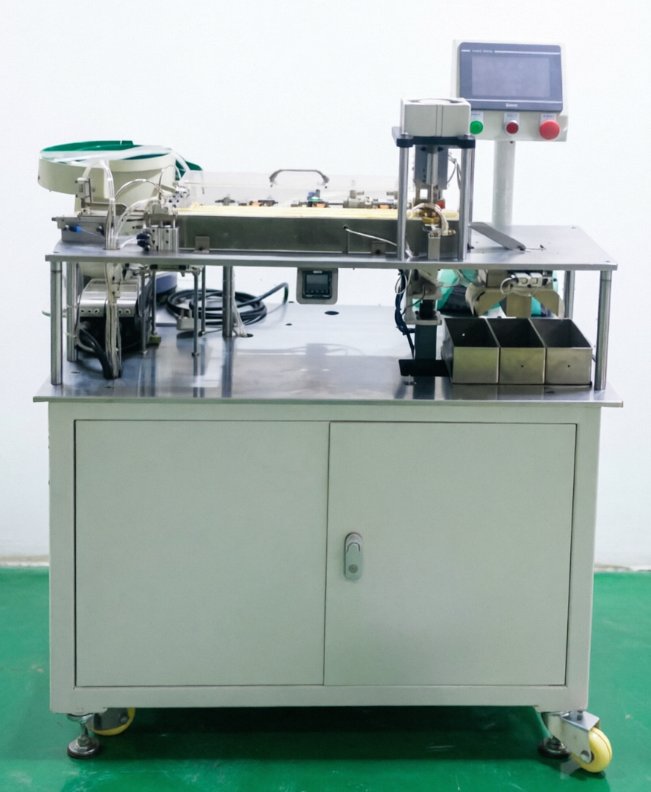

设备参考图

* 以上图片仅供参考，以设备实物为准

适用范围

本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：

• 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
• 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
• 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
• 汽车直流保护器：6AP/3AP直流型

无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
