射频继电器运行检测仪 | 继电器动态接触电阻检测 | 继电器触点寿命测试

产品简介

设备型号：KZ-SPJDQ01

本设备主要用于射频继电器运行时的接触电阻动态检测。传统采样方法为静态采样（检测静态接触电阻），但实际运行时会出现一定偏差，且无法确定在使用一定次数后触点是否完好。本设备采用动态采样方式——接入负载进行接触电阻测量，测试环境与实际使用环境几乎一致，测量结果更加准确、稳定、可靠。设备由欧姆龙PLC+7寸触摸屏控制，支持1~10组线圈、20路触点同时检测，每路独立隔离电源采集，测试数据可U盘导出。

系统主要特点

• 动态采样（核心优势）：接入负载条件下实时测量接触电阻，模拟真实使用环境，相比静态采样结果更准确可靠；
• 多通道并行检测：1~10组线圈可设置，20路触点同时检测，每路触点带LED状态显示；
• 宽范围可调参数：测试频率1~200次/分钟、占空比10%~50%、超限电阻50mΩ~1000mΩ、超限次数1~100次、测试次数1~1,000,000次；
• 精密电压输出：线圈电压DC 0~32V可调、控制电压DC 0~32V可调、触点电压DC≤6V、触点电流≤5mA，精度1%；
• 高精度采样：电压采样方式，范围0~2Ω，分辨率1mΩ，精度50mΩ，每路采集板独立隔离电源；
• 固态继电器隔离输出：欧姆龙PLC控制，固态继电器隔离驱动，抗干扰能力强；
• 7寸触摸屏显示：实时显示测试次数、实时阻值、超限次数、运行时间、运行状态；
• U盘数据导出：记录动作次数、不良次数、测试频率、占空比、测试电压、测试路数、不良最大/最小值，触屏内保存5组测试值；
• 多重安全保护：漏电保护、外壳接地保护、故障报警及处理提示、超限次数超限自动停机。

技术参数

适用范围

适用于射频继电器、高频继电器、信号继电器等各类继电器运行时的接触电阻动态检测和寿命评估，是继电器可靠性验证的专业测试设备。

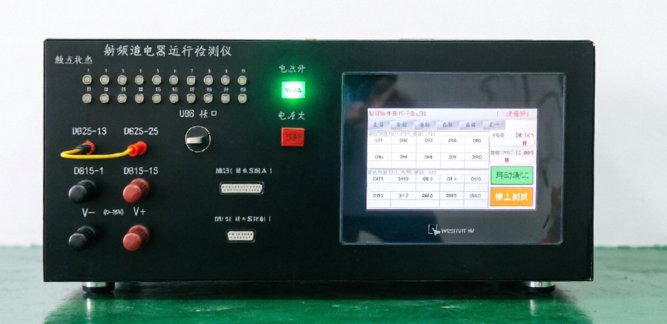

设备参考图

* 以上图片仅供参考，以设备实物为准
