双金属片成型机 | 双金属片恒温成型 | 全自动双金属片成型机

产品简介

设备型号：KZ-JSPCX06

本设备主要用于双金属片的温度成型，通过自动上料、恒温、成型、落料、废料自动切除等全流程自动化作业，确保每片双金属片在恒定温度条件下完成精确成型。设备配备PLC+触摸屏控制系统，生产过程参数可实时显示、统计，并具有自动停机报警、产量计数等功能。广泛应用于温控器、热保护器用双金属片的批量成型生产。

系统主要特点

• 自动放料系统：采用调速电机+精密减速机驱动，放料速度可调，配备缺料感应装置，缺料自动停机报警；
• 恒温成型箱：箱体内部装设热风循环系统+离心风机，采用高精度温控仪表（A级热电阻）搭配PTC加热元件，控温精准可靠；箱内温度始终控制在设定范围内，超出温度自动停机保护；
• 全自动作业流程：自动放料→恒温→成型→落料→废料切除，全程无需人工干预；
• 触摸屏操作：成型温度、成型压力、送料长度等参数在触摸屏上直接设定，支持多组参数存储和一键调用；
• 生产数据管理：实时统计产量、合格率，支持数据导出和生产报表功能；
• 故障自诊断：设备异常时自动停机并显示故障代码，方便快速排查；
• 稳定可靠：关键气动元件采用台湾/日本品牌，PLC采用欧姆龙，确保长期稳定运行。

设备工作原理

1. 双金属片卷料安装于放料架上，调速电机驱动放料盘旋转放料；
2. 料带经导向机构进入恒温成型箱，在设定温度下充分预热；
3. 恒温后的料带进入成型工位，冲压机构完成双金属片成型；
4. 成型后的产品自动落料，废料由切除机构自动切断并收集；
5. 成品进入收集箱，整个循环由PLC程序自动控制。

技术参数

适用范围

适用于各型号温控器、热保护器用双金属片的恒温冲压成型生产，可覆盖50℃~180℃成型温度范围的各类双金属片产品。

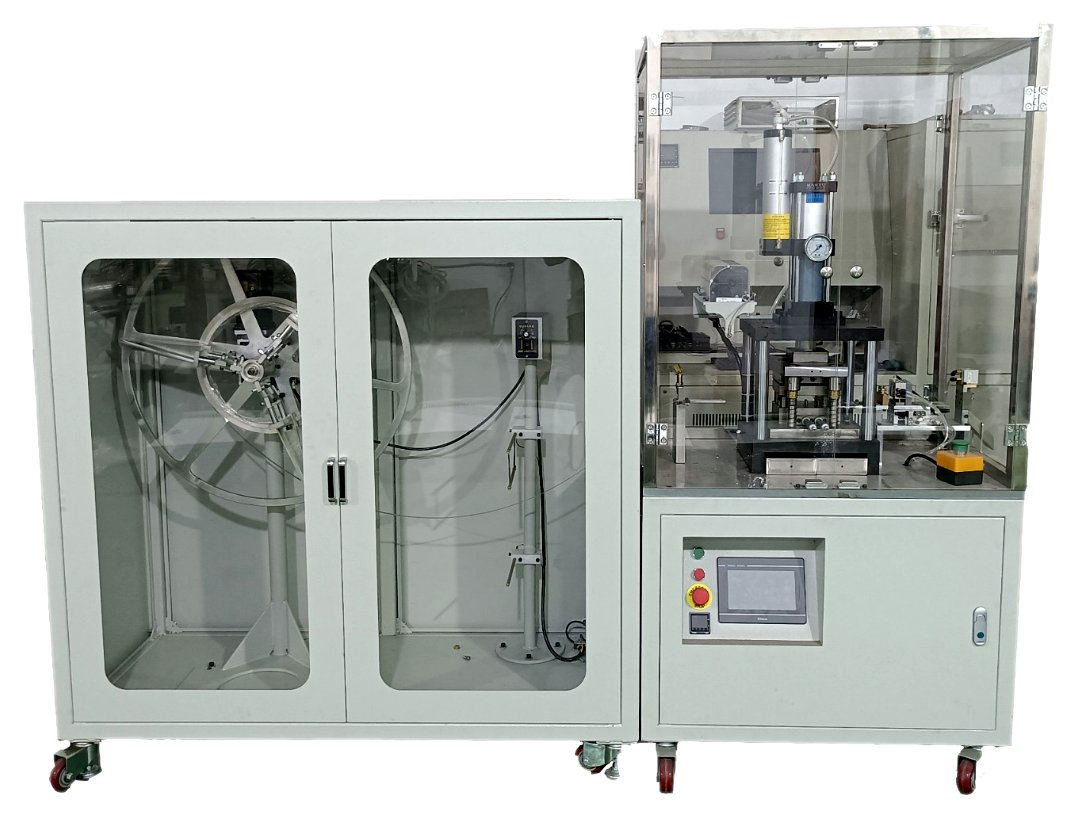

设备参考图

* 以上图片仅供参考，以设备实物为准

适用范围

本公司为纯非标自动化设备定制商，深耕温控器/热保护器行业多年。本页面展示的为部分成功案例，实际可根据客户需求定制开发，适用于以下全系列产品：

• 温度型温控器/热保护器：KSD301系列、KSD9700/TB02/TB05系列、17AM/7AM系列、KW/MP/BW系列、JUC-31F系列、ST-22系列
• 过载保护器（电流型）：88/92/97/98系列、3MP/5AP/6AP/8AM系列、MRA/MA10系列、BR/BH系列
• 压缩机专用保护器：4TM/6TM/2TM/8TM系列、UP3/UP7系列、HPM系列
• 汽车直流保护器：6AP/3AP直流型

无论您的产品是国标、美标、欧标还是非标定制型号，我们均可提供对应自动化设备方案。欢迎联系技术团队讨论您的具体需求：谢先生 18520677278
